El agua cruda: agua de lago
Turbidez: 5NTU
Caudal en agua TDS: N/M
Temperatura: 20 ℃
Producción: 10 m³/h
Calificador de recuperación: ≧90%
SS en agua de producción UF: ≦1ppm
Membrana UF: SVU-1060-C
Material para membrana UF:mPS
Cantidades para membrana UF: 20 uds.
Fabricante de membrana UF: Canpure

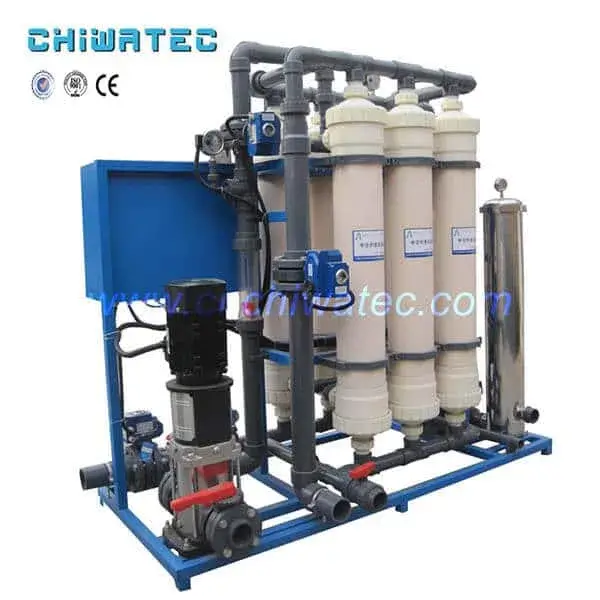

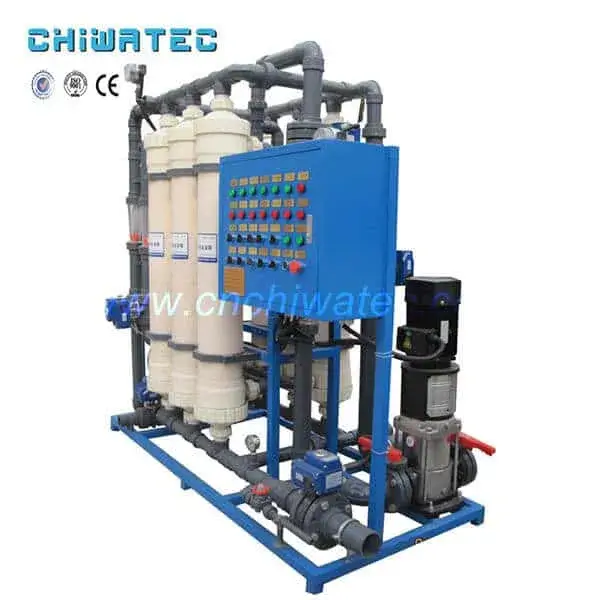

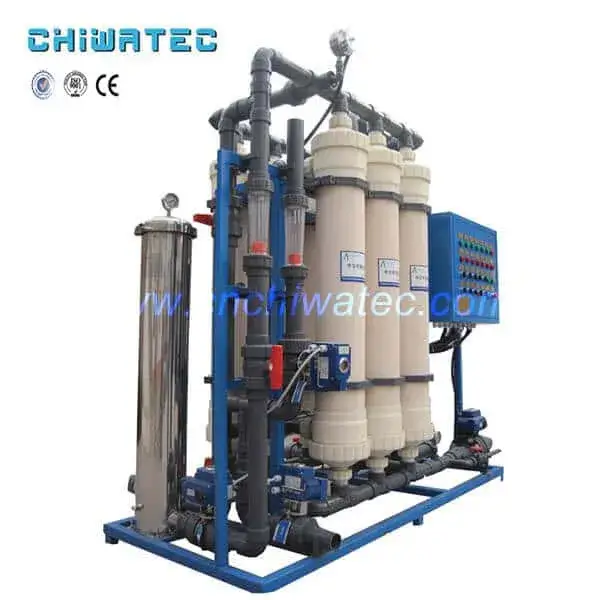

UF-10TPH
Descripción
1. Breve introducción del tratamiento de agua con membrana UF
El tratamiento de agua con membrana UF a una capacidad de 10TPH se utiliza para la línea de embotellado de bebidas o el pretratamiento de RO para uso comercial.
Es una purificación, separación o concentración de membrana semipermeable en técnicas de separación por disolución. Después de más de 20 años de rápido desarrollo, se ha convertido en una de las técnicas más amplias en el campo de la separación. Se utiliza ampliamente en alimentos y bebidas, electrones químicos, construcción biológica para la protección del medio ambiente, etc.
La membrana de ultrafiltración se utiliza para eliminar sólidos en suspensión, coloides, microorganismos, bacterias, virus y organismos de macromoléculas del agua cruda. Tiene una buena función de eliminación de color, eliminación de aceite, eliminación de turbidez, eliminación de DQO y DBO. La tecnología UF se puede adoptar en condiciones de temperatura normal y baja presión con bajo consumo de energía
Este sistema utiliza módulos de membrana de ultrafiltración Canpure de afuera hacia adentro, el material de la membrana es PVDF, se puede limpiar a fondo con un oxidante fuerte y tiene buena resistencia química, resistencia mecánica y una vida útil más prolongada. Este sistema de UF está diseñado para tratar agua de pozo con alto contenido de sólidos en suspensión, microorganismos, bacterias y virus. Cada membrana UF tiene una función muy buena para eliminarla. Y el agua de salida es para el suministro de agua de lavado.
2. Aplicación de tratamiento de agua con membrana UF
- Pure and ultrapure water equipment,
- No bacterium no heat raw water equipment for pharmacy,
- Purification for beverage, drinking water and mineral water,
- Separation, concentration and purification in industry
- Wastewater treatment, electrophoretic coating, electroplating, oil wastewater treatment, etc.
3. Características
- High precision. The bore diameter of UF membrane is 0.001~0.1m. Which can remove bacteria, colloids, rust and macromolecule organism effectively and ensure the output water quality stable with less COD,SS and SDI.
- Pro-long RO membrane cleaning peroid and life time by adopting UF as pre-treatment
- With universal wheels so easy to move.
- Compact frame with less space.
- Low work pressure, low operation cost.
- Easy and safe operation.
- Easy maintaining.
4. Partes principales
| 4.1 Back wash pump | un set |
| Escribe: | CHL32-20 |
| Energía: | 4KW |
| Flujo: | Q=32m3/hora |
| Lift: | alto=27m |
| Material: | 304SS |
| 4.2 Filtro de sedimentos | un set |
| Escribe: | YS12-40” |
| Material: | 304SS |
| Cartucho de filtro de sedimentos: | 12 piezas |
| Modelo: | 2.75×40” ×50um |
| Precisión del filtro: | 50um |
| Material: | PÁGINAS |
| 4.3 filtro UF | un set |
| Capacidad: | 10T/hora |
| Tasa de rechazo de bacterias: | ≥99% |
| Tasa de recuperación diseñada: | 90% |
| Materia suspendida, partículas (> 0,2 μm): | Tasa de rechazo 100%. |
| Presión máxima del agua de alimentación: | 0.4Mpa |
| Presión de operación: | 0.1-0.25Mpa |
| Cantidad de membrana: 10 piezas, modelo: | SVF-1060A |
| Caudalímetro de agua de retrolavado: | LZS-65,1pc |
| Medidor de flujo de agua corriente: | LZS-50,1pc |
| Medidor de flujo de agua de salida: | LZS-50,1pc |
| Internal-connected pipelines:< | UPVC |
| Válvula del sistema: | flow water motorized valve, UF producing water motorized valve,Up-draining motorized valve, Down draining motorized valve, Backwashing feed water motorized valve, concentrate draining solenoid valve |
5.Performance table of UF membrane water treatment
| Proceso | Parámetro | Nota | ||
| Pretratamiento | Filtro de precisión 50-150um | |||
| máx. alimentar la turbidez | ≤15 NTU | Cuando la turbidez del agua de alimentación sea superior a 15 NTU, agregue un pretratamiento y un filtro de precisión. | ||
| método de ejecución | Flujo cruzado/flujo sin salida | Se puede adoptar un flujo sin salida cuando la turbidez del agua de alimentación es inferior a 5 NTU. De lo contrario, se sugiere el tipo de flujo cruzado. | ||
| Presión del agua de alimentación | 0.1~0.3MPa | |||
| máx. presión de alimentación | 0.5Mpa | |||
| Presión transmembrana de 20 ℃ (TMP) | 28-150Kpa | |||
| máx. presión transmembrana | 0.2Mpa | |||
| Alimentación PH | 2~12 | |||
| máx. cloro residual | 100 ppm | |||
6. Especificación para membrana
| modelo de artículo | AQU200 |
| Material de la membrana | CLORURO DE POLIVINILO |
| diámetro de entrada/salida de fibra | 0,9 mm/1,5 mm |
| peso molecular detenido | 100,000 dalton |
| dimensión | Ø200X1470m |
| Superficie de membrana efectiva | 28m² |
| Flujo de permeado (L/H,0.12Mpa,25°C) | 6,400 |
| capacidad (L/H) | 60-160L/ m².H |
| Material de la carcasa de la membrana | abdominales |
| Material de la tapa final | Resina epoxica |
| Presión de operación | 0.1-0.3MPa |
| Presión máxima del agua de alimentación | 0.5MPa |
| Diferencia de presión de membrana máx. | 0.2MPa |
| PH del agua de alimentación | 2-12 |
| Temperatura de operacion | 5℃-45℃ |
| turbidez del permeado | < 0,1 UNT |
| Índice de densidad de sedimentos (SDI) | < 1 |
| Sólido suspendido, partículas (> 0,2 µm) | 100% eliminado |
| Microbio, patógeno | 99.99% eliminado |
| Requisito de calidad del agua de alimentación | turbidez≤15NTU. （Se debe agregar un pretratamiento cuando el agua cruda proviene del suelo, río y pozo. Se recomienda agregar un filtro de precisión, 100um al menos en precisión, para garantizar que la turbidez no supere las 15NTU） |
7.Technical route for UF membrane water treatment
8. Certificación:
9. Comentarios de los clientes:
10. Paquete y transporte:
11. Proyectos terminados:
