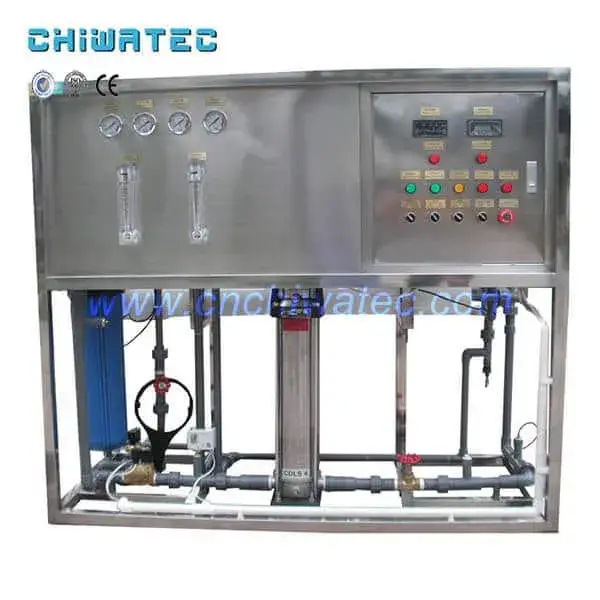

Planta de ósmosis inversa subterránea Sistema de purificación de agua RO

B2K5-3000GPD

Capacidad: 500 LPH
Fuente de agua de alimentación: agua de pozo, agua salada, agua subterránea, agua de pozo.
Agua de alimentación TDS: 5000 ppm
Pretratamiento: filtro de carbón, filtro de arena, ablandador de agua
Unidad RO: filtro de sedimentos, bomba de alta presión, membrana RO, manómetro, medidor de flujo y tuberías.
No. de membrana RO de 4″: 2 piezas
Calidad de salida del permeado: TDS≤60-100 ppm, estándar de consumo directo de la OMS.
Temperatura de entrada: 4 ℃ ~ 45 ℃
Rechazo de sal: 99%
Tasa de recuperación: 30%
Material del marco: acero inoxidable
Fuente de alimentación: 380 V/220 V/110 V, 50/60 Hz, 2,2 KW
Certificado: certificado CE, ISO9001

Informe B2K5-3000GPD ROSA

Descripción

1. Breve introducción de la planta de ósmosis inversa subterránea

B2K5-3000GPD se utiliza para desalinizar el agua subterránea con alto contenido de sal mediante una planta de ósmosis inversa. El agua cruda es de 5000 ppm y la capacidad de permeado de agua es de 500 LPH.

La serie B2K5 se utiliza para tratar agua salobre con TDS de 3000 a 5000 ppm. El sistema adoptó la tecnología de ósmosis inversa más avanzada del mundo. Los diferentes modelos están diseñados según el contenido y la capacidad de sal del agua de alimentación. La calidad del agua de salida cumple con el estándar de agua potable de la AHO.

2. Características

Use DOW FILMETEC design software to calculate and simulate, providing the theory guideline for design.
We design different systems according to feed water quality and required capacity, the B2K series are applicable to the raw water with salt content 9000ppm-12000ppm. If salt content is above 15000ppm pls choose SW series for seawater.
Water quality(TDS) monitor device to ensure stable output quality.
High salt rejection, service life longer than 3 years, low operation and maintenance cost.
PLC automatic control.
Unique fresh water automatic replacement device to replace concentrate in the membrane with fresh water when system stops to reduce membrane pollution, therefore prolong the service life and lower cost.
Carbon steel coated and stainless steel frame for choice, moving wheels can be installed for different installation situation.
Stainless steel and SCH80UPVC pipelines with high quality to ensure no leakage and low corrosion under high pressure.

3. Application for Underground Reverse Osmosis Plant

Agua potable diaria para edificios, habitaciones de hotel, fábricas, escuelas, etc.
Para organizaciones de trabajo móviles como viajes por mar, unidades de perforación, exploración de campo, tec.
Técnicas de desalinización del agua utilizada en la producción.

4. Technical route and flow diagram instructions

La ruta técnica es la siguiente.

Tanque crudo–> filtro de arena–> filtro de carbón–> sistema de dosificación antiincrustante–> filtro de sedimentos–>bomba de alta presión–>dispositivo de desalinización RO–>sistema CIP–> tanque de permeado

5. Specification of Underground Reverse Osmosis Plant

Modelo	Capa.(L/H)	Recuperación diseñada	No. Of 4” element	Especificaciones del recipiente de membrana.	Presión de funcionamiento (bar)	Motor de conducción (kw)
B2K5-3000GPD	500	30%	2	4*”40	17.7	2.2

6. Operation parameter for Underground Reverse Osmosis Plant

Modelo		B2K5-3000GPD
Fuente de agua		Aguas subterráneas
TDS de agua cruda		<5000 mg/l
Capacidad (L/H)		500
Rechazo de sal diseñado		99.60%
Tasa de recuperación diseñada		30%
Producto agua TDS		49 mg/l
Presión operacional		17,71 bares
Bomba de agua cruda		CHL2-40
Pretratamiento		Sistema de dosificación de filtro multimedia+antiincrustante
Bomba de alta presión		CR3-33
membrana	Especificaciones.	BW30-4040
	cantidad	2pc
Recipiente a presión	Especificaciones.	4040A-450PSI, PRFV
	Formación.	1×1
Tamaño del marco principal (mm)		1250×700×1500
Peso		150kg
Fuente de alimentación		380v, 50 Hz, trifásico (220/110 V, 60 Hz, monofásico opcional)
